Vigor IP PBX 3510 (รองรับ 100 Extension) ผลิตภัณฑ์ใช้ทดแทน Vigor IP PBX 3510
อุปกรณ์ WAN Port 10/100 อาจมีปัญหา Package Over Flow กับสายสัญญาณประเภท Fiber

Vigor IPPBX 3510 ทำหน้าที่เป็น IP-PBX (Sip Server), Firewall และเป็น VPN Server ในตัว เหมาะสำหรับสำนักงานที่มีหลายสาขา และต้องการเพิ่มเติมระบบโทรศัพท์ของตนเองที่มีอยู่ ให้สามารถโทรหาถึงกันได้ โดยไม่เสียค่าใช้จ่ายใด อุปกรณ์สามารถเชื่อมต่อได้ทั้งการ์ดที่เป็นแบบ FXO / FXS และ ISDN มี Firewall ที่แข็งแกร่งและสามารถรองรับ VPN ได้ถึง 32 Tunnel (Voice Security) และยังสามารถนำสายอินเตอร์เน็ตเข้าได้ถึง 2 ช่องทาง จะช่วยให้การติดต่อสื่อสารภายในองค์กรของคุณไม่มีวันหยุดชะงัก ซึ่งนอกจากจะช่วยประหยัดค่าใช้จ่ายภายในองค์กรแล้ว ยังช่วยพัฒนาการให้บริการลูกค้าสำหรับธุรกิจคุณอีกด้วย คุณมั่นใจได้ว่า ไม่ว่าคุณจะอยู่ที่ไหน ก็สามารถเข้าถึงระบบโทรศัพท์ภายในองค์กรคุณได้อย่างง่ายดาย

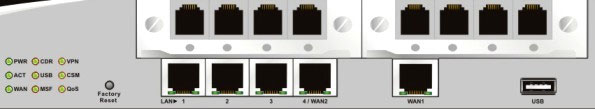

Vigor 3510 มี Interface ประกอบไปด้วย WAN แบบ RJ45 1 Port และ 4 Port LAN ซึ่งหากต้องการ Wan Backup สามารถใช้ ช่อง LAN 1 เป็นขา WAN 2 ได้ อุปกรณ์สามารถเชื่อมต่อการ์ด FXS ได้ 4 Port และการ์ด FXO ได้ 4 Port จึงสามารถเชื่อมต่อทุกรูปแบบได้กับระบบโทรศัพท์เดิมที่มีอยู่ นอกจากนี้ยังมี USB อีก 1 Port ในกรณีที่ต้องการเชื่อมต่อสายสัญญาณ 3G ได้อีกด้วย ประโยชน์ของการติดตั้งระบบ VOIP มีดังนี้
1. ช่วยลดค่าใช้จ่าย เพราะอะไรก็ตามที่เดินผ่านระบบอินเตอร์เน็ต คือฟรี และไม่มีค่าใช้จ่าย
2. สามารถประยุกต์เข้ากับระบบโทรศัพท์เดิมได้ทั้งหมด ไม่ว่าจะเป็น Analog, ISDN, PABX
3. คุณภาพของเสียงที่คมชัด เพราะอุปกรณ์ DrayTek สามารถจัดสรรลำดับความสำคัญในการรับส่งข้อมูลได้

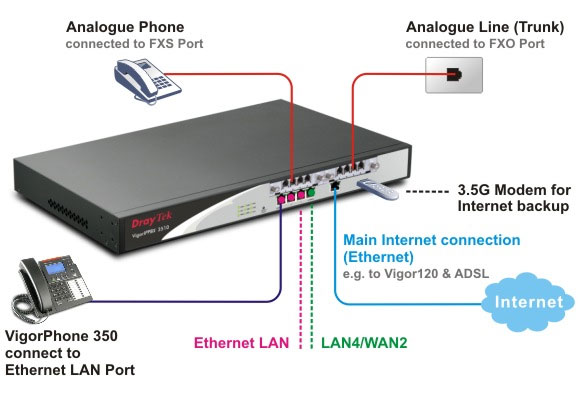

การเข้าถึง Vigor 3510 นั้นแสนง่ายดาย สามารถเข้าถึงได้ทั้ง Voice Phone (Vigor 350), Voice Box (Vigor Talk) หรือจะเชื่อมต่อเข้ากับ PABX ทั้งสายในและสายนอกผ่าน Port FXS และ FXO เลยก็ได้ อุปกรณ์รองรับ User หรือ Extension Number ทั้งสิ้น 100 เลขหมายพร้อมๆ กัน นอกจากนี้ยังมี Soft Phone แถมมาให้กับอุปกรณ์อีกด้วย คุณจึงมั่นใจได้ว่า ไม่ว่าคุณอยู่ที่ไหน หากมี Internet คุณสามารถเข้าถึง Vigor 3510 ได้อย่างแน่นอน และด้วยความที่เป็น Total Solution นี้เอง จึงทำให้อุปกรณ์ต่างๆ ที่คุณเลือกสรรไม่ต้องวุ่นวายมากนัก เพราะการเชื่อมโยงระบบเครือข่าย หรือการใช้งานอุปกรณ์เครือข่ายนั้น หากอุปกรณ์ยี่ห้อเดียวกัน Chipset เดียวกัน ใช้ Protocol เดียวกัน คุณจึงมั่นใจได้ว่า ระบบ VOIP ของคุณจะสามารถควบคุมได้และใช้งานได้อย่างมีประสิทธิภาพแน่นอน

อุปกรณ์ Voice Phone ต่อไม่ต้องเสียบปลั๊ก และมีฟังก์ชั่น Crystal-Clear Voice (คุณภาพเสียงระดับ HA)



อุปกรณ์ Voice Box ด้านหนาและด้านหลัง

ภาพตัวอย่างการ์ด FXS และ FXO สำหรับต่อเข้ากับตู้ PABX
Corecasys เราให้บริการจัดจำหน่ายผลิตภัณฑ์ต่างจากผลิตภัณฑ์ยี่ห้ออื่นเป็นอย่างมาก เพราะเราขายอุปกรณ์พร้อมบริการหลังการขาย และความรู้ต่างๆ ที่คุณจำเป็นต้องใช้งานเกี่ยวกับอุปกรณ์ของเรา ด้วยความที่เราเป็นผู้พัฒนาระบบ (SI) เราจึงสามารถผลักดันคุณให้ใช้งานอุปกรณ์ได้จนจบความต้องการของคุณ โดยเฉพาะอย่างยิ่ง นโยบาย การให้ทดลองใช้งานผลิตภัณฑ์ยาวนานถึง 3 สัปดาห์ ยังเป็นข้อพิสูจนได้ว่า เมื่อคุณซื้ออุปกรณ์ไปแล้ว อุปกรณ์จะต้องช่วยงานคุณได้อย่างมีเสถียรภาพ ไม่ใช่เอาอุปกรณ์เข้าไปสร้างปัญหา และความวุ่นวายใจให้กับคุณ
Technical Specifications of VigorIPPBX 3510
Hardware Interface LAN 4-port 10/100 LAN, RJ-45
WAN 1-port 10/100 WAN, RJ-45
USB 1-port USB host 2.0 for storage
VoIP
(2-port Interface card slot)
4-port FXS module
4-port FXO module
S0/TE module *
ALL TE module *
Rese 1 Factory reset button
IP PBX Features 6 IP accounts
100 accounts (extensions)
Registration and authentication
1 levels AA
Hunting group (10)
IVR
Time Scheduling
Dial plan (digi-map)
Session monitor
Call detail records
DID
Extension privilege assign
PIN code control
Call barring
Call routing
Call park
Call pickup
Call forwarding
Call transfer
In/Out band call through FXO interface
User defined prompts
Voice message to e-mail
Voice mail
MWI
Music on hold
1 conference bridge *
ISDN features ISDN Failover (Loop through) [available on 2 TE/NT(S0) interface module]
ISDN On-Net/Off-Net
10 MSN (Multiple Subscriber Numbers) on each ISDN S0 port for VoIP Call
Signaling compliance : ITU-T Rec. Q. 920, Q921, Q930, Q931
FAX/Modem support Tone detection
G.711 pass-through
T.38 for FAX
WAN protocol Ethernet PPPoE, PPTP, DHCP client, static IP, L2TP, BPA
ISDN DSS1 (Euro ISDN), PPP, ML-PPP(64/128Kbps)
Dual WAN Outbound policy based Load balance Allow your local network to access Internet using multiple INternet connections with high-level of Internet connectivity availability
Two dedicated Ethernet WAN ports (10/100Mb/s)
WAN fail-over or load-balanced connectivity
Bandwidth on Demand Service/IP based preference rules or auto-weight
VPN Protocols PPTP, IPSec, L2TP, L2TP over IPSec
Up to 32 sessions simultaneously LAN to LAN, remote access (teleworker-to-LAN). doa;-in or dial-out
VPN throughput 50Mbps
NAT-Traversal (NAT-T) VPN over routes without VPN pass-through
PKI certificate Digital signature (X.509)
IKE authentication Pre-shared key; IKE phase 1 aggressive/standard modes & phase 2 selectable lifetimes
Authentication Hardware-based MD5, SHA-1
Encryption MPPE and hardware-based AES/DES/3DES
RADIUS client Authentication for PPTP remote dial-in
DHCP over IPSec Because DrayTek add a virtual NIC on the PC, thus, while connecting to the server via IPSec tunnel, PC will obtain an IP address from the remote side through DHCP protocol, which is quite similar with PPTP
Dead Peer Detection (DPD When there is traffic between the peers, it is not necessary for one peer to send a keep-alive to check for liveness of the peer because the IPSec traffic serves as implicit proof of the availability of the peer
Smart VPN software utility Provided free of charge for teleworker convenience (Windows environment)
Easy of adoption No additional client or remote site licensing required
Industrial-standard interoperability Compatible with other leading 3rd part vendor VPN devices
Content filter URL keyword blocking Whitelist and Blacklist
Java applet, cookies, active X, compressed, executable, multimedia file blocking
Web content filter Dynamic URL filtering database
Time schedule control Set rule according to your specific office hours
Firewall Stateful Packet Inspection Outgoing/Incoming traffic inspection based on connection information
Content Security Management Appliance-based gateway security and content filtering
Multi-NAT You have been allocated multiple public IP address by your ISP. You hence can have a one-to-one relationship between a public IP address and an internal/private IP address. This means that you have the protection of NAT (see earlier) but the PC can be addressed directly from the outside world by its aliased public IP address, but still by only opening specific ports to it (for example TCP port 80 for an http/web server)
Port redirection The packet is forwarded to a specific local PC if the port number matches with the defined port number. You can also translate the external port to another port locally
Open ports As port redirection (above) but allows you to defined a range of ports
DMZ host This opens up a single PC completely. All incoming packets will be forwarded onto the PC with the local IP address you set. The only exceptions are packets received in response to outgoing requests from other local PCs or incoming packets which match rules in the other two methods.
The precedence is as follows : Port Redirection > Open Ports > DMZ
Policy-based IP packet filter The header information of an IP packet (IP or Mac source/destination addresses; source/destination ports DiffServ attribute; direction dependent, bandwidth dependent, remote-site dependent
DoS/DDoS prevention Act of preventing customers, users, clients or other computer from accessing data on a computer
IP address anti-spoofing Source IP address check on all interface: only IP addresses classified within the defined IP networks are allowed
Object-based firewall Utilizes object-oriented approach to firewall policy
Notification E-mail alert and logging via syslog
Bind IP to MAC address Flexible DHCP with 'IP-MAC binding
WDS security The us of authentication and encryption techniques on a Wireless Distribution System (WDS) link between compatible access points
System management Web-based user interface (HTTP/HTTPS) Integrated web server for the configuration of routers via Internet browsers with HTTP or HTTPS
DrayTek's Quick Start Wizard Let administrator adjust time zone and promptly set up the Internet (PPPoE, PPTP, Static IP, DHCP)
User administration RADIUS user administration for dial-in access (PPP/PPTP and ISDN CLIP)
CLI (Command Line Interface, Telnet/SSH) Remotely administer computers via the telnet
DHCP client/relay/server Provides an easy-to configure function for your local IP network
Dynamic DNS When you connect to your ISP, by broadband or ISDN you are normally allocated an dynamic IP address. i.e. the public IP address your router is allocated changes each time you connect to the ISP. If you want to run a local server, remote users cannot predict your current IP address to find you
Administration access control The password can be applied to authentication of administrators
Configuration backup/restore If the hardware breaks down, you can recover the failed system within an acceptable time. Through TFTP, the effective way is to backup and restore configuration between remote hosts.
Port-based VLAN Create separate groups of users via segmenting each of the Ethernet ports. Hence, they can or can't communicate with users in other segments, as required
Built-in diagnostic function Dial-out trigger, routing table, ARP cache table, DHCP table, NAT sessions table, wireless VLAN online station table, data flow monitor, traffic graph, ping diagnosis, trace route
NTP client/call scheduling The Vigor has real time clock which can update itself from your browser manually or more conveniently automatically from an Internet time server (NTP). This enables you to schedule the router to dial-out to the Internet at a preset time, or restrict Internet access to certain hours. A schedule can also be applied to LAN-to-LAN profiles (VPN or direct dial) or some of the content filtering options
Firmware upgrade via TFTP/HTTP/FTP Using the TFTP server and the firmware upgrade utility software, you man easily upgrade to the latest firmware whenever enhanced features are added
ISDN remote maintenance The system manager can remotely manage the routers through an ISDN remote dial-in with secure call back mechanism
Remote maintenance With Telnet/SSL, SSH (with password or public key), browser (HTTP/HTTPS), TFTP or SNMP, firmware upgrade via HTTP/HTTPS of TFTP
Wake on LAN A PC on LAN can be woken up from an idle/stand by state by the router it connects when it receives a special 'wake up' packet on its Ethernet interface
Logging via syslog Syslog is a method of logging router activity
SNMP management SNMP management via SNMP v2, MIB II
Bandwidth management Traffic shaping Dynamic bandwidth management with IP traffic shaping
Bandwidth reservation Reserve minimum and maximum bandwidths by connection based or total data through send/receive directions
Packet size control Specify size of data packet
DiffServ codepoint classifying Priority queuing of packets based on DiffServ
4 Priority levels (Inbound/Outbound) Prioritization in terms of Internet usage
Individual IP bandwidth/session limitation Defined session/bandwidth limitation based on IP address
Bandwidth borrowing Transmission rates control of data services through packet scheduler
User-defined class-based rules More flexibility
Routing functions Router IP and NetBIOS/IP-multi-protocol router
Advanced Routing and Forwarding Complete independent management and configuration of IP networks in the device, i.e. individual settings for DHCP, DNS, firewall, VLAN, routing, QoS etc
DNS DNS cache/proxy
DHCP DHCP client/relay/server
NTP NTP client, automatic adjustment for daylight-saving time
Policy-based Routing Based on firewall rules, certain data types are marked for specific routing, e.g. to particular remote sites or lines
Dynamic Routing It is with routing protocol of RIP v2. Learning and propagating routes; separate settings for WAN and LAN
Static Routing An instruction to re-route particular traffic through to another local gateway, instead of sending it onto the Internet with the rest of the traffic. A static route is just like a 'diversion sign' on a road
Internet CSM(Content Security Management) Featuring URL keyword filtering - whitelist or blacklist specific sites or keyword in URLs
Block web sites by category (subject to subscription)
Prevent accessing of web sites by using their direct IP address (thus URLs only)
Blocking automatic download of Java applets and Active X controls
Blocking of web site cookies
Block http downloads of file types (binary, compressed, multimedia)
Time schedules & exclusions for enabling/disabling these restrictions
Block P2P (Peer-to-Peer) file sharing programs (e.g. Kazaa, WinMX etc.)
Block Instant messaging programs (e.g. IRC, MSN/Yahoo Messenger)
USB File system Support FAT32/FAT16 file system
Support FTP function for file sharing
Support Samba for file sharing
CDR
Voice mail backup
3.5G as backup
Support Warranty 2-year limited warranty, technical support through e-mail and Internet FAQ/Application Notes
Firmware Upgrade Free Firmware upgrade form Internet
Declaration of Conformity
Temperature Operating : 0°C ~ 45°C
Storage : -25°C ~ 70°C
Humidity 10% ~ 90% ( non-condensing )
Max. Power 50 Watt  (MAX)
Dimension L443 * W280.5 * H44 (mm)
Power AC 100~240V, 50~60Hz, 1.0/0.5A
